本設備主要是將已經裝好產品的紙箱，按一定排列方式碼在托盤上，進行自動堆碼，可堆碼多層，便于叉車運送至倉庫存儲。由PLC實現智能化操作，減少人工，提高速度。

工藝過程：

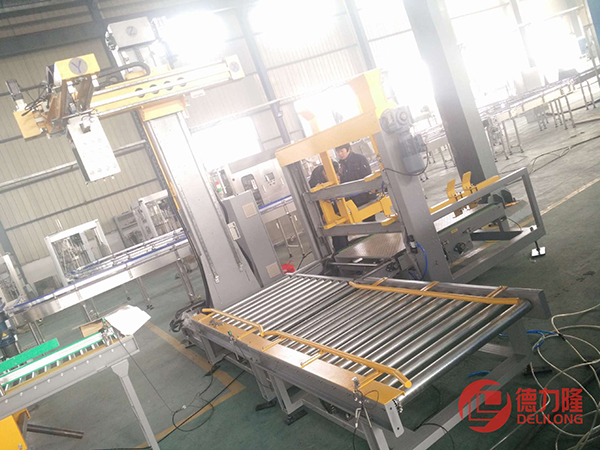

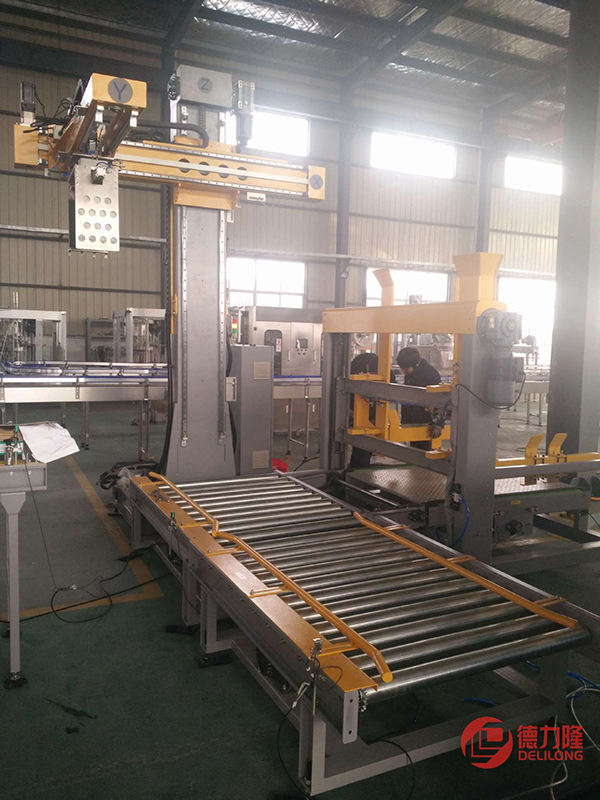

（1）產品輸入整列部分
紙箱輸送到進料整列線上輸送到待碼垛區，氣缸將電線整列到固定位置，方便夾具抓取

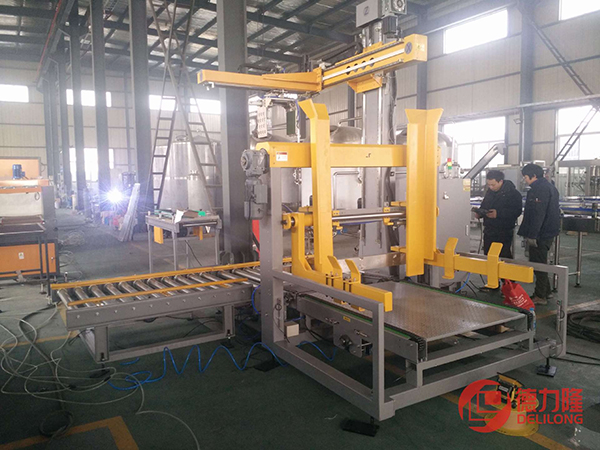

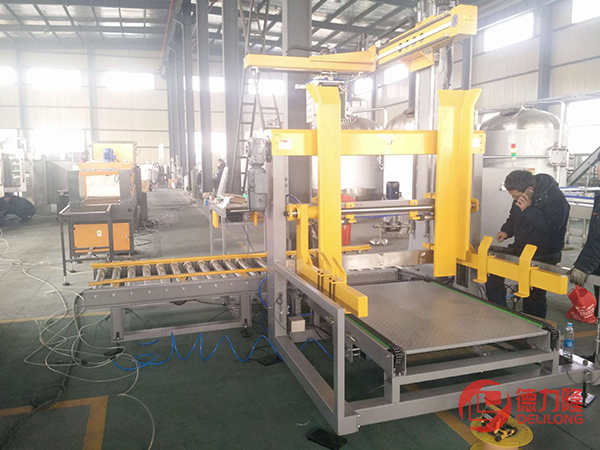

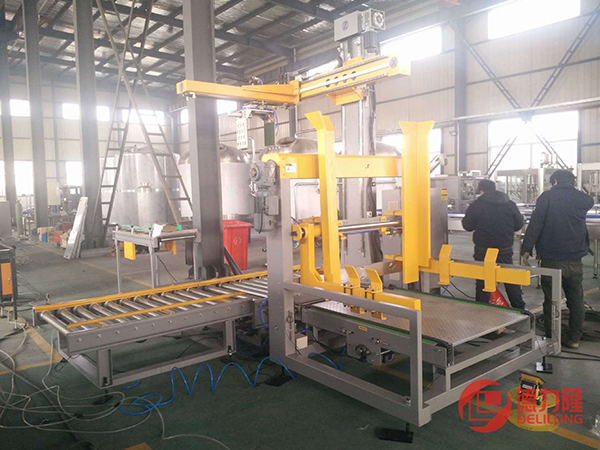

（2）動碼垛裝置

當電線輸送到整列裝置處整列好后，夾具下降抓取紙箱并平穩地放在棧板（或前一排序?qū)樱┥?，以形成自?dòng)碼垛。碼垛裝置是依靠變頻馬達和鏈條來完成其升、降和前進（后退）的。

特點：
1.采用觸摸屏操作實現人機對話，可顯示生產速度，故障原因及位置，自動化程度高。采用PLC可編程序?qū)埾涞呐判蚨讯鈱訑?shù)、棧板供應及排出均可編入程序進行控制。
2.氣動元件和氣缸，質量、性能可靠。
3.堆垛方式的調整方便、簡單，可在觸摸屏上進行。
4.堆垛穩定、高效，可大大節省人力。
5.紙箱供應系統采用剎車馬達控制，保證按預先設定好的位置輸送紙箱。
6.噪音小符合中國國際標準噪音為75db以下。
7.不用更換堆垛零件即可以完成幾種堆垛方式。
